Для реального газа в случае изотермической фильтрации функция Лейбеизона оиределяется равенством

d РАР:

Зависимость z{p) нрн постоянной температуре можно считать линейной прн малых изменениях давления

z = z,\[-a[p,-p)l (19.33)

где Zq - коэффициент сверхсжимаемости нрн р = рд,н эксионенциальной при больших изменениях давления

Z = ze-P-PK (19.34)

причем константа должна быть подобрана так, чтобы кривая (19.33) или (19.34) как можно ближе подходила к соответствующей эмпирической кривой иа графиках Д.Брауиа для z = z{p).

Здесь бьш ирнведеи простейший способ учета изменеиня свойств реального газа при измеиенин давления и температуры. В сложных термобарических условиях, нрн фильтрации многокомпонентных газов следует пользоваться более совершеннымн уравнениями состояния.

Эксперименты показывают, что коэффициенты вязкости иефти (прн давлениях выше давления насыщения) н газа увеличиваются с повышением давления. При изменении давления в значительных пределах (до 100 МПа) зависимость вязкости пластовых нефтей н природных газов от давления можно принять экспонеицнальиой:

р = р,е--\ (19.35)

нлн, учитывая, что жидкость слабосжимаемая и коэффициент мал,

Р = р,р + С.

Таким образом, функция Лейбеизона для уравиений состояния (19.23) и (19.24) нрн малых изменениях давления в слабосжимаемой жидкости, как и следовало ожидать, одинакова и совпадает с функцией Лейбеизона для несжимаемой жидкости. В самом деле, для несжимаемой жидкости р = Ра = const и функция Лейбеизона оиределяется равенством

Р = pdp = рр + С.

Для совершенного газа с уравнением состояния (19.25) функция Лейбеизона имеет вид

РщРр = РщР-+ С. (19.32)

1 -а

(19.36)

где q - вязкость при зафиксированном давлении pQ, - коэффициент,

определяемый экспериментально н зависящий от состава иефти или газа.

Чтобы выяснить, как зависит от давления коэффициент пористости, рассмотрим вопрос о напряжениях, действующих в иористой среде, заиол-ненной жидкостью.

Масса горных пород, расположенных над кровлей продуктивного пласта, создает так называемое горное давление ргорн которое обычно можно

считать неизменным в процессе разработки пласта. Горное давление определяется по формуле pj,pg = ppgH, где р - средняя плотность горных пород, слагающих вышележащие пласты, Н - глубина залегания пласта. Если предположить, что кровля и подошва пласта абсолютно непроницаемы и полностью воспринимают нагрузку вышележащих пород, то горное давление уравновешивается напряжением в скелете пласта сг н давлением р в жидкости, то есть соблюдается соотиошеиие

р,,, = {1-т)сг + тр. (19.37)

Здесь (7 - истинное напряжение в скелете пористой среды, рассчитанное иа единицу горизоитальиой площади, мысленно вьщеленной в любой точке пласта; оно действует иа части площади (i - m ). Поровое давление р действует иа остальной части площади т . Удобнее ввести еще так называемое эффективное напряжение сгф, определяемое как разность напряжений в твердом скелете и жидкой фазе и связаииое с истинным напряжением соотношением

сг, = {\-т){сг-р). (19.38)

Тогда из формулы (19.37) следует, что

Ргорн =зф + Р- (19.39)

Эффективное напряжение фнзнческн интерпретируется как та часть истиииого иапряжеиия сг в твердой фазе, которая передается по контакту между зернами скелета, ие зависит от присутствия жидкости и будет существовать также в сухой среде. Понятие эффективного наиряжения удобно еще и потому, что его можно определить из опыта: можно измерить нагрузку Г, моделирующую горное давление рррд и норовое давление р,

и найти С7 = Г - р.

Прн малых изменениях давления эта зависимость близка к линейной

ГЛАВА XIX

При разработке залежи пластовое давление р падает, и напряжение

в скелете сг.д. возрастает.

Изменение пористости обусловлено как изменением внутрипорового дав-тения р, так и изменением эффективного напряжения а\ т = m{pa).

При падении давления уменьшаются усилия, сжимающие каждое из зерен породы, поэтому увеличивается объем зерен и уменьшается объем пор. Увеличение стл приводит к тому, что зерна породы испытывают дополнительную деформацию - поверхность контактов между зернами увеличива-

ется, происходит уплотнение упаковки зерен (схематично этот процесс показан на рис. 19.3), возможна также перегруппировка зерен, разрушение цементирующего вещества и самих зерен, дробление зерен и т.д.

горн

горн

VTTZ

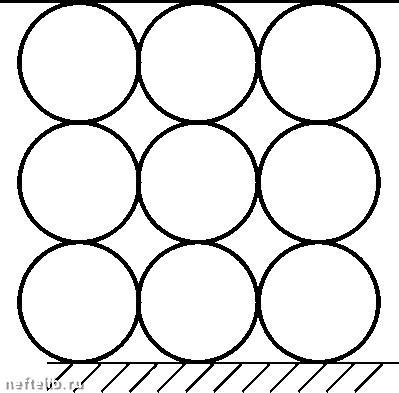

Рис. 19.3. Упрощенная схема деформации зерен пористой среды: а - до деформации, б - после деформации

В тех случаях, когда р

горн

const, обычно Принимают, что порис-

тость зависит только от давления т

т(р).

Вследствие малой деформации твердой фазы обычно считают, что изменение пористости зависит от изменения давления линейно. Закон сжимаемости породы записывают, вводя коэффициент упругости пласта Д,, в виде

(19.40)

где dV - изменение объема пор в элементе пласта, имеющем объем V, при изменении давления на величину dp. Если объем элемента пласта

считается неизменным, то dV/V = d-- = dm, и закон сжимаемости по-

роды примет вид

dm = ВЛр

(19.41)
