Получеииое решение для распределения скоростей в пограничном слое позволяет вычислить иапряжеиие треиия Tq иа пластине. Действительно, при ламинарном течении

(Эи]

Подставив в это соотиошеиие первую из формул (14.28), получаем Э

То = jUUq

Jy=0

Обращаясь к таблице числеииых зиачеиий функции (р"{£,), имеем "(о) = 0,332, и

То = 0,332/7

(14.29)

Из формулы (14.29) следует, что сила треиия W иа одной стороне пластины, приходящаяся иа единицу ее ширины, равна

TqCIx = 0,664pJvUqX

§3. Отрыв пограничного слоя

В §8.2 бьшо показано, что при стациоиариом обтекании окружности идеальной жидкостью скорость течения вдоль ее дуги сначала возрастает, а затем убывает. В соответствии с интегралом Бернулли давление при этом также сначала возрастает, а затем убывает. Аиалогичиое явление имеет место при обтекании любого выпуклого контура. Течение жидкости в диффузоре также происходит при положительном градиенте давления.

При течении идеальной жидкости ее кинетической энергии достаточно для преодоления положительного градиента давления. В пограничном слое благодаря вязкости происходит замедление течения. Поэтому кинетической энергии жидкости оказывается иедостаточио для того, чтобы частицы продвинулись далеко в область повышеииого давления. В результате возникает возвратное течение и связаииое с ним вихреобразоваиие. Толщина пограничного слоя при этом резко возрастает, и условия, при которых были введены уравиеиия Прандтля, перестают выполняться.

ГЛАВА XIV

Рис. 14.5

и в точке М

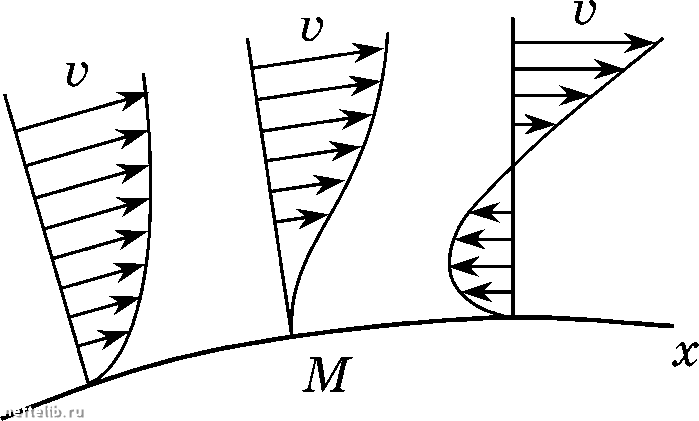

Рассмотрим обтекание криволинейного контура С и будем вдоль него отсчитывать координату X (рис. 14.5). В соответствии со сказанным существует точка М с координатой Xj, такая, что при х < Xj

- < о, а при X > Xj - > О. Эх Эх

Так как в точках контура С, то есть при г/ = О, = = О, то в соответствии

с уравнениями (14.15)

Эр Эх

Эр Эх

< О при X < Xjy

> О при X > Xjy

Так как кривизна k кривой у = l(x) равна

(14.30)

(14.31)

dH dx

to из неравенств (14.30) и формулы (14.31) следует, что в точке М кривизна эпюры скоростей = v\x) меняет свой знак (рис. 14.5).

Поэтому при X > Х] возникает возвратное течение и, как следствие, -

отрыв пограничного слоя.

Из приведенных рассуждений ясно, что если всюду в потоке

Эр Эх

<0,

то отрыва пограничного слоя не происходит.

Глава XV

ОДНОМЕРНЫЕ ТЕЧЕНИЯ ГАЗА

Рассмотрение одномерных течений позволяет изучить основные зако-

номерности, присущие движению газов с большими скоростями. Одномерными течениями газа (жидкости) называются такие течения, характеристика которых (скорость V, плотность р, давлепие р, абсолютная температура Т) зависят только от одной координаты и времени. Примером одномерного течения может служить течение по трубке тока, если ско-

рость, плотность, давление и температура распределены равномерно по ее сечению. В этом случае

V = v(U t\ р = р(и t\ р = р(1, t\ Т = Т(и t),

где / - координата, отсчитываемая вдоль оси трубки.

Для простоты и наглядности последующих выводов будем считать.

что газ совершенный, то есть его уравнение состояния имеет вид

Р Р

(15.1)

§1. Скорость звука

Скорость распространения звука в газе

является одним из важнейших понятии газовой динамики. Для ее определения

цилиндрическую

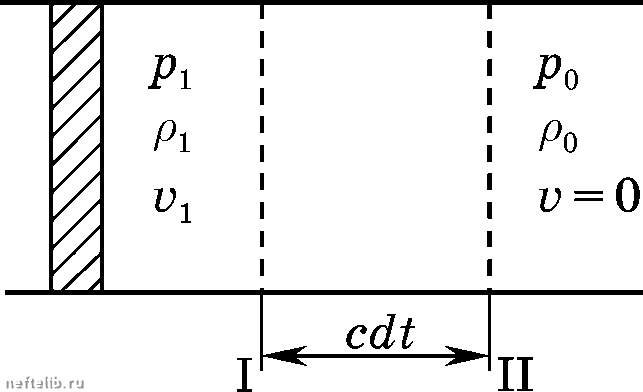

рассмотрим длинную трубу, закрытую с одной стороны поршнем и запол-ненную газом (рис. 15.1). При этом

Рис. 15.1

преднолагается, что в начальный момент времени газ в трубе покоится, а давлепие р

и плотность /7q во всех сечениях трубы

одинаковы.

Приведем поршень в движение - начнем вдвигать его в трубу. Газ перед поршнем начнет сжиматься и двигаться со скоростью v, а возникшее возмущение будет распространяться по трубе слева направо с некоторой скоростью с.
