ГЛАВА XX

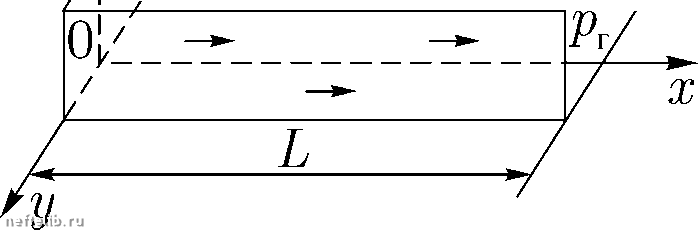

поместим па плоскость контура питания. Название - контур питания -обусловлено тем, что согласно постановке задачи через плоскость X = О происходит приток в пласт жидкости, которая далее фильтруется к галерее х = L. Ось Ох направим параллельно вектору скорости фильтрации. Тогда можно принять. Рис. 20.3. Прямолинейно-параллель- что искомые функции - давление и

ный фильтрационный поток

скорость фильтрации

зависят

(20.2) запишутся в виде

только от координаты х, и уравнения

О, W

k dp

JU dx

(20.3)

Проинтегрировав первое уравнение (20.3) получим

С,, откуда dp = C,dx, и, далее, р = С,х + Сл.

Для нахождения констант интегрирования Q и С2 необходимо задать

граничные условия, то есть значения давления в двух точках на линии тока. Обычно известны значения давления на контуре питания pj и галерее

Рг (Pk Рг )• Поэтому для нахождения Cj и С2 имеем граничные условия

P = Pk прих = 0

р = Рг при X = L.

Подставив граничные условия в выражение для давления, получим

= Со и

р = аь + с,.

откуда найдем, что

Pk-Pr

Сг Pk-

Далее, подставив найденные значения постоянных интегрирования в выражения для давления и скорости фильтрации, получим решение задачи

при прямолинейно-параллельной фильтрации

р - р

РМ = Pk- - X,

k dp ju dx

IU L

(20.4)

Данный результат можно представить и в несколько ином виде. Умножив скорость фильтрации на площадь галереи S = Bh (см. рис. 20.3),

получим значепие расхода Q

wS = Q = -~ S. (20.5)

р L

Выразив из равенства (20.5) перепад давления

Pk- Рт Ом L kS

и подставив результат в формулу для распределения давления в пласте, будем иметь

р(х)=р,-х. (20.6)

Проанализируем полученные результаты. Как следует из соотиошеиий (20.4), давление в пласте при прямолииейио-параллельной фильтрации распределено по координате х по линейному закону, а скорость фильтрации во всем пласте постоянна. Важно отметить также, что соотиошеиие (20.5), получеииое в результате решения задачи для сформулированной выше математической модели фильтрации несжимаемой жидкости, в точности соответствует экспериментальному результату, получеииому А.Дарси.

Для прикладных исследований (при оиределеиий фильтрационных характеристик пласта в промысловых условиях) часто используют еще и другую иитерпретацию получеииого результата (20.4). При определении фильтрационных характеристик пласта по методу установившихся отборов строится иидикаториая линия, которая представляет собой график зависимости расхода от разности давлений иа контуре питания и галерее (эта разность называется депрессией иа пласт). Таким образом, иидикаториая линия представляет собой график зависимости вида

Q = САр,

где коэффициент проиорциоиальиости С называется коэффициентом иро-дуктивиости. Очевидно, он равен

Следовательно, при выполнении закона Дарси иидикаториая линия представляется в виде прямой.

Еще одна промысловая задача связана с определением времени движения в пласте «меченых частиц». С целью определения фильтрационных и емкостных параметров нефтегазового пласта в фильтрационный поток можно закачать изотопы некоторых атомов или другие частицы, которые можно идеитифицировать в потоке с помощью специальных методов. Время движения «меченых частиц» определяется из закона движения с помощью определения истиииой средней скорости.

Вначале приведем вывод формулы, используя стаидартиый подход, согласно которому пористость равна просветности, а далее внесем коррективы, которые получаются в результате использования при определении связи между скоростью фильтрации и истиииой средней скоростью вместо пористости - просветности (см. (18.12)).

Пусть выражение для истиииой средней скорости имеет вид

dx W , ,

v = - = -. (20.7А)

dt т

Разделим переменные в равенстве (20.7.А)

dt = -dx w

и подставим в последнее равенство иайдеииое выше выражение для модуля вектора скорости фильтрации (20.4). В результате получим

dt = --- dx. k Pk-Рт

Далее это соотиошеиие можно проинтегрировать и иайти время, за которое «меченая частица» переместится от контура питания (д: = О при t = 0) до произвольной точки в пласте (х = х и t = t):

rnj (20.8А)

приняв, что х = L, получим время прохождения «меченой частицей» всего пласта, от контура питания до галереи -

Т=т (20.9А)

Pk-Pr

Однако в исходном соотношении вместо пористости необходимо было использовать просветность. В результате в качестве исходного будем иметь иное соотиошеиие

v = =. (20.7В)

dt s„

Теперь для перехода от пористости к просветности воспользуемся структурным коэффициентом, который бьш введен в первой главе при определении диаметра капилляра в идеальной пористой среде

s« = -.

преобразуем формулу (20.7В) к виду

dx (PrXv dt т
