скважинами (очевидно, г = г). Требуется определить дебиты скважии (стоков) .

Выражение для потенциала в произвольной точке М задается формулой (22.7). Поместим вначале точку М иа забой каждой скважины и получим п уравиеиий

(22.

Фсп =fel In"!" +д2 1пГ2„ + ... + g„lnr.

в которые входит п + \ неизвестное q (/=1,2, ... , и) и С. Поэтому для замыкания системы уравиеиий добавим еще одно, которое получается при помещении точки Миа контур питания:

= bi +д2 1пй +.

q\nRj)+C (22.10)

Очевидно, что при написании уравиеиия (22.10) расстояние от всех скважии до контура питания считалось одинаковым и равным i?.

Полученная система уравиеиий (22.9) и (22.10) содержит п + 1 уравиеиие и может быть разрешена. При нахождении исключим из системы С. Для этого вычтем последовательно каждое из равенств (22.9) из равенства (22.10) и получим п уравиеиий

Ф-Фс! =

Ф . - Ф,, =

... + q,

... + q,

4n In

\п J

(22.11)

Система (22.11) , после подстановки числеииых зиачеиий, представляет собой линейную систему уравиеиий относительно q и может быть разрешена с помощью любого известного метода решения линейных систем (Крамера, Гаусса и т.д.).

Рассмотрим теперь примеры иа метод отображения источников и стоков.

ГЛАВА XXII

§4. Приток жидкости к скважине в пласте

с прямолнненным контуром питания

Пусть эксплуатационная скважина находится в пласте с прямолиней-

ным контуром питания, то есть пласт представляет собой полуплоскость, через границу которой происходит приток к скважине. Расстояние от скважины до контура питания равно а, заданы потенциалы на контуре питания Фу и на скважине Фс (рис.22.5). Требуется определить дебит скважины и потенциал в любой точке пласта. В этом случае реальную скважи-

ну зеркально отображают относительно прямолинейного контура питания, но дебиту отображенной скважины приписывается знак, обратный по отношению к знаку дебита у реальной скважины.

Напишем потенциал для произвольной точки М

= -(glnri-glnrJ + C

а затем поместим точку М сначала на стенку скважины, а потом на контур питания. В результате получим систему уравнений

(д In -q In 2а) + С,

[q \vir-q lnr)+C.

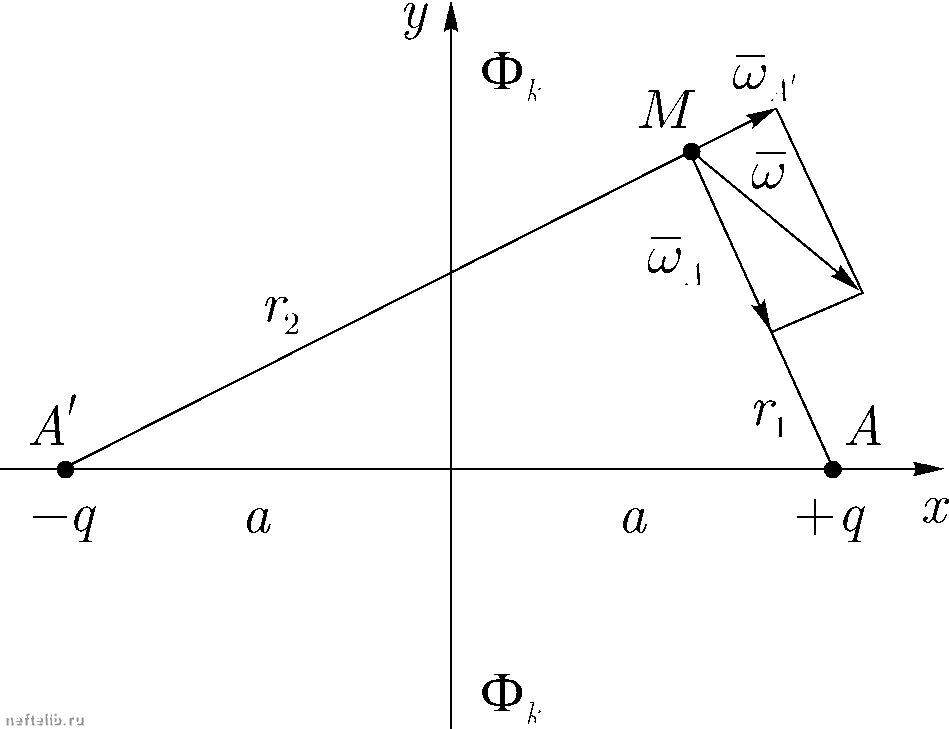

Рис. 22.5. Схема притока жидкости к скважине, работающей вблизи прямоли-

неиного контура питания

ПЛОСКИЕ УСТАНОВИВШИЕСЯ ФИЛЬТРАЦИОННЫЕ ПОТОКИ

Разрешив полученную систему уравнений относительно q, будем

иметь

2л-(Ф,-Ф,)

In 2al г

(22.12)

Формулу (22.12), используя выражения для потенциала (22.4), можно пе-

реписать в виде

2я-(Рк - Рс)

In 2aj

(22.13)

После того, как найден дебит скважины, можно определить потенциал в любой точке пласта

glnri/r2 +Ф,

(22.14)

где q - определяется по формуле (22.12).

Если бы контур питания был окружностью радиуса а, то дебит опре-

делялся бы по формуле Дюпюи

2я-М(р - Рс) JU In ajr

Рис. 22.6. Схема пласта с различными контурами питания

На практике часто форма контура питания бывает пеизвестна, по, очевидно, что контур питания MN (рис. 22.6) располагается между окружностью и прямой линией. Следовательно, дебит скважины в этих условиях будет находиться в пределах

In 2а/

Скорость фильтрации в точке М определяется как геометрическая сумма скоростей фильтрации, вызванная работой реальной скважины-стока и фиктивной скважины-источника (рис. 22.5), т.е.
