L h в

pmdV =-

BhL

p{x)dx = - L

p{x)dxdydz

fxdx Lpl

в которой необходимо вычислить тот же интеграл, что и в равенстве (20.36). Используя полученный выше результат, будем иметь

f, 2pi-p:

" -) 2 2

Pk-Pr

Таким образом, формулу (20.38) можно переписать в виде

2тр1}р

т - Pt

(20.39)

(20.40)

Как уже отмечалось, функция Лейбензона для упругой жидкости прн малых изменениях давления совпадает с функцией Лейбензона для несжимаемой жидкости. Поэтому для упругой жидкости прн малых изменениях давления решения имеют тот же вид, что и для несжимаемой жидкости.

Представляет интерес сравнение решений, полученных для прямолинейно-параллельной фильтрации несжимаемой жидкости и совершенного газа. Из формулы (20.32) следует, что давление в газовом пласте изменяется не по линейному закону, как это было при фнльтрацнн несжимаемой жидкости, а иропорцнонально квадратному корню от координаты (см. рис. 20.9). При этом градиент давления (угол наклона к координатной оси X кривой 2 иа рис. 20.9) возрастает ио мере продвижения газа ио пласту н максимальное значение принимает иа галерее. Нелинейность изменения давления в пласте приводит к изменению зиачеиий градиента давления и, по закону Дарси, скорости фильтрации. Сравнение скоростей для ирямолниейно-иараллельной фильтрации при движении несжимаемой жидкости и совершенного газа приведено на рнс. 20.10. Скорость фильтрации совершенного газа при прнближеини к галерее возрастает. Поэтому нелинейной становится и формула для времени движения «меченой частицы». Сравнение формул для времени движения «меченых частиц» при фнльтрацнн несжимаемой жидкости и совершенного газа приведено на рнс. 20.11.

ределяется формулой

ГЛАВА XX

Рис. 20.9. Кривые распределения давления

для прямолинейно-параллельной фильтрации: 1 - несжимаемая жидкость, 2 - газ

W(L)

W(0)

Рис. 20.10. Графики зависимости скорости от

координаты для прямолинейно-параллельной фильтрации: 1 - несжимаемая жидкость, 2 -газ

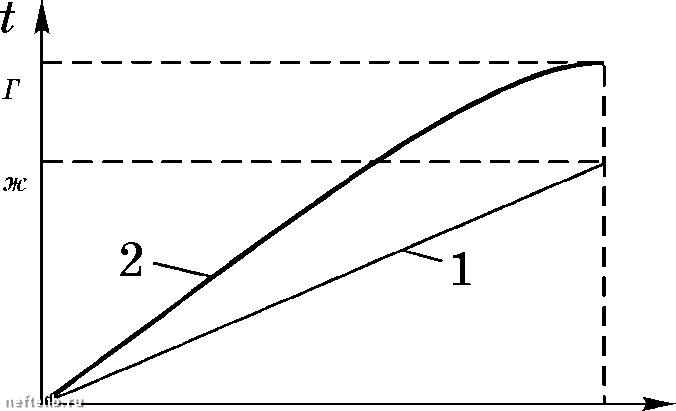

Рис. 20.11. Графики зависимости времени

движения «меченой частицы» для прямолинейно-параллельной фильтрации: 1 - несжимаемая жидкость, 2 - газ

Плоскорадиальный фильтрационный ноток совершенного газа. Ис-

пользуя аналогию между фильтрацией несжимаемой жидкости и газа, преобразуем найденные выше решения (20.19), (20.20) и (20.21), заменив давление на функцию Лейбеизона, скорость фильтрации на массовую скорость фильтрации и объемный дебит на массовый. В результате получим

Р = Я

А L

Qm \

iTTkh Pk-Pc M HRk/Гс)

(20.41)

ОДНОМЕРНАЯ УСТАНОВИВШАЯСЯ ФИЛЬТРАЦИЯ

Заменяя в равенствах (20.41) функцию Лейбензона на ее представление для совершенного газа (формула (19.32), из которого следует

Р = РаУ/Р.г+С, Ри= рп} i 2d +С, Р= рп /2 d + С ), будем

иметь

Рс д

к/с)

О 1

Tikhp

Следовательно, при плоскорадиальной фильтрации совершенного газа

распределение давления в пласте определяется формулой

(20.42)

Сравнение кривых распреде-тения давления в пласте при установившейся фильтрации несжимаемой жидкости (20.20) и совершенного газа (20.42) при одинаковых граничных условиях и одинаковых размерах пласта приведено на рис. 20.12. Из графиков видно, что в газовом пласте давление мед-lennee изменяется вблизи контура питания и более резко падает вблизи скважины, чем в нефтяном, для расчетов которых обычно прини-

мается модель несжимаемой жидкости. А так как скорость изменения давления определяет градиент

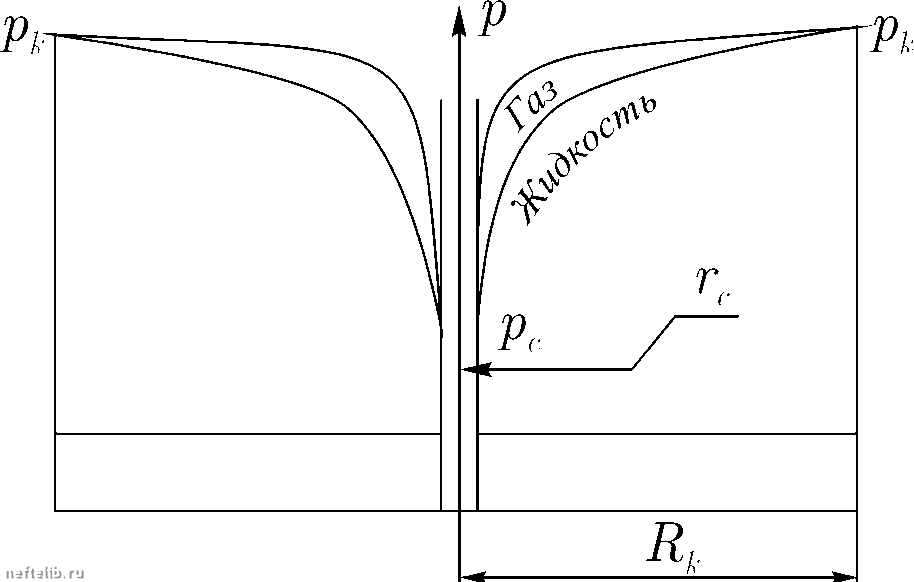

Рис. 20.12. Сравнение кривых распределения давления в пласте при установившейся фильтрации несжимаемой жидкости и совершенного газа

давления, который, в свою очередь, определяет скорость фильтрации, то указанное поведение давления в газовом пласте приводит к нарушению закона Дарси в прискважинной зоне при разработке газовых месторождений. Поэтому для прикладных расчетов фильтрационных течений совершенного газа более актуальными являются решения, которые получаются при использовании нелинейных законов фильтрации. Решение соответствующих задач и их анализ будут рассмотрены далее.
