Интегрируя соотношение (19.41), получаем

т = то+Д(р-Ро), (19.42)

где гщ - коэффициент пористости при р = ро-

Лабораторные эксперименты для разных зернистых пористых сред и промысловые исследования показывают, что коэффициент объемной упругости пласта составляет величины порядка Д =(0,3-2)l0"" Па"\

Прн значительных изменениях давления изменение пористости описывается уравиеиием

т = те-Р-Рк (19.43)

Экспериментами установлено, что не только пористость, ио и иронн-цаемость существенно меняется с измеиеиием пластового давления, причем часто проницаемость изменяется в более сильной степени, чем пористость. При малых изменениях давления эта зависимость может быть принята линейной

k = ko[l- ukip - Po)l akip- Ро) «1, (19.44)

a при больших - эксионенциальной

k = ke-P-Py (19.45)

Заметим, что выше рассматривались только пористые среды. В трещиноватых пластах проницаемость изменяется в зависимости от давления интенсивнее, чем в пористых.

Глава XX

ОДНОМЕРНАЯ УСТАНОВИВШАЯСЯ ФИЛЬТРАЦИЯ НЕСЖИМАЕМОЙ ЖИДКОСТИ и ГАЗА В ОДНОРОДНОЙ ПОРИСТОЙ СРЕДЕ

§1. Схемы одномерных фильтрационных потоков

Как уже отмечалось, реальные коллекторы углеводородного сырья обладают сложной геометрней, строением, условиями залегания и т.д. Поэтому для моделирования фильтрационных течений часто используют уи-рощенные постановки краевых задач, которые часто называют модельными. В наиболее простых модельных задачах рассчитываются одномерные установившиеся фильтрационные течения в однородном недеформируемом изотроином пласте (коллекторе).

К простейшим одномерным задачам относятся такие, в которых надлежащим выбором системы координат можно сделать так, что фильтрационные характеристики (скорость, давление) будут функциями только одной координаты. Одномерные фильтрационные потоки обладают различной симметрией. В зависимости от симметрии фильтрационного потока различают прямолннейно-параллельное, плоскораднальное н раднально-сферическое течение.

В ирямолниейно-иараллельном потоке траекторнн частиц (линии тока) представляют собой прямые лнннн, параллельные друг другу. В качестве примеров прямолинейно-параллельных фильтрационных течений можно привести следующие: течение жидкости в эксиериментальной установке Дарен, течение жидкости или газа в лабораторных установках но определению ироиицаемости (см. рис. 18.6) и т.д.

В случае илоскораднального течения линии тока представляют собой лучн, лежащие иа плоскости и исходящие из общего центра (полюса). Примером подобной схемы фильтрациониого течения является приток флюида к цеигральиой скважине в круговом пласте (рнс. 20.1).

Прн раднально-сферической фильтрации траектории частиц направлены к центру (от центра) полусферы. Подобное фильтрационное течение можно представить в случае, когда вскрыта кровля пласта и приток флюида направлен к полусфере (рнс. 20.2).

ОДНОМЕРНАЯ УСТАНОВИВШАЯСЯ ФИЛЬТРАЦИЯ

V A

V A

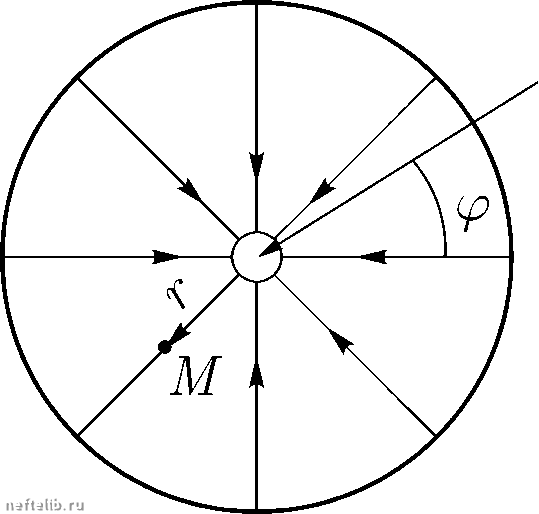

Рис. 20.1. Линии тока при плоскоради- Рис. 20.2. Радиально-сферический фильт-альном потоке рационный поток

Заметим, что при определении схем одномерных потоков использовались такие понятия, как траектории частиц и линии тока. В определениях использовались кинематические характеристики фильтрационного тече-

ния, которые отражают не истинную, а осредненную картину течения, т.е. истинные траектории частиц и линии тока могут не совпадать со средними, модельными характеристиками фильтрационного потока.

§ 2. Прямолинейно-параллельная фильтрация

несжимаемой жидкости

Рассмотрим решение задач по определению характеристик одномерных

фильтрационных течении несжимаемой однородной ньютоновской жидкости в изотропном однородном недеформируемом пласте. Математическая мо-

дель в данном случае задается системой уравнении

Ар = О

grad р

(20.1)

Проектируя уравнения (20.1) на декартову систему координат, получим

Эр Эр Эр

+ - + - = О,

к др ju дх

к др jU ду

к др

jU dz

(20.2)

Пусть пласт представляет собой прямоугольный параллелепипед шириной В и толш;иной h, ограниченный сверху и снизу непроницаемыми плоскостями, слева - контуром питания, справа - галереей. Выберем систему координат так, как это показано на рис. 20.3, то есть начало координат
