ГИДРОСТАТИКА 103

Умножив скалярно векторное уравнение (6.2) иа единичный вектор s", имеем

= pFr=pF,, (6.3)

то есть изменение давления в каком-либо наиравленни s определяется проекцией напряжения массовой силы F на это наиравленне.

Умножим скалярные уравнения (6.2) иа dXj. Так как при равнове-

снн р = p{xj}, то

-dx. = dp = pFAx., или dp = pF df. (6.4)

Эд:

Поверхности, вдоль которых р= const, называются изобарами.

Из равенств (6.4) следует, что уравиеиие изобары имеет вид

Fdx =0, или F df = (6.5)

где вектор df лежит в плоскости, касательной к изобаре. Из формул (6.5) вытекает, что напряжение массовой силы направлено по нормали к изобаре. Этот же вывод следует непосредственно нз равенств (6.2).

Очевидно, что соотношения (6.2)46.5) в равной мере справедливы как для сжимаемых, так и для несжимаемых жидкостей.

Из уравнений (6.4) имеем

Fdf, (6.6)

где Mfj,M - точки, в которых гидростатическое давление равно, соответственно, pfj н р. Если напряжение массовой силы обладает иотенциалом,

то есть F = -Vn , то соотношение (6.6) принимает вид

dU = П(М)- П(Мо). (6.7)

§2. Равновесие жидкости в иоле силы тяжести

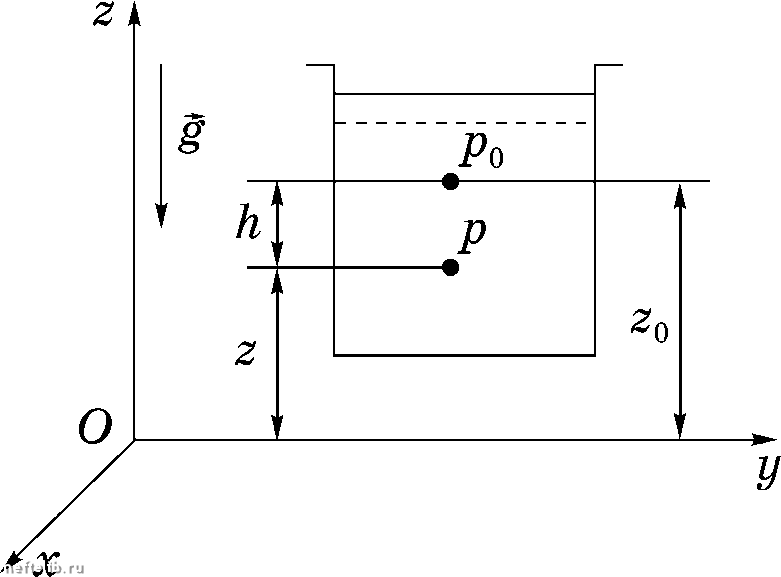

При рассмотрении равновесия жидкости в иоле силы тяжести введем систему координат Од:г/г, в которой ось Ог наиравлена против ускорения

силы тяжести g (рис. 6.1). В этом случае П = -gz, F = Fy = О, F = -g,

и соотношение (6.4) принимает вид

dp = -pgdz. (6.8)

глава vi

В случае однородной несжимаемой жидкости р = const из соотношения (6.8)

получаем

pgz + С, С - const

(6.9)

Соотношение (6.9) справедливо для любой точки в объеме жидкости.

Уравнение изобары имеет в рассматриваемом случае вид

dz - О, или 0 = Q = const.

(6.10)

Таким образом, при равновесии жид-

кости, находящейся в поле силы тяжести, изобара представляет собой горизон-

тальную плоскость.

Для определения константы С в соотношении (6.9) необходимо задать граничные условия. Пусть при Z = 2 р =

(рис. 6.1). Тогда

(6.11)

Р-Ро= Р§(о -)

Рис. 6.1

Р pg

+ 2,.

(6.12)

(6.13)

Обозначив 2q - 2 = h, соотношение (6.11) можно представить в виде

Р Ро + pgh,

где pgh - давление, создаваемое столбом жидкости высотой h.

Соотношения (6.8), (6.12) обычно называются основными уравнениями гидростатики. Из формулы (6.13) следует, что сила давления жидкости на дно сосуда с площадью основания S не зависит от его формы (рис. 6.2) и равна [р + pgh)S. Данный результат обычно называется парадоксом

Паскаля .

Рис. 6.2

блез паскаль (1623-1662), французский физик и математик.

ГИДРОСТАТИКА

Превышение абсолютного давления р над атмосферным р, то есть

разность

-Рат

называется избыточным давлением. Величина

Абс при > р

называется вакуумом.

Рассмотрим некоторые примеры на применение уравнений гидроста-

тики.

1. Сообщающиеся сосуды (рис. 6.3). Давление на свободных поверхностях с координатами 2 и 2 одинаково. Следовательно, они представляют собой участки одной изобарической поверхности и в соответствии

с соотношением (6.9) 2 = 2. Этот же вывод следует из уравнения изобары (6.10).

2. Равновесие разнородных жидкостей. Пусть две несмешивающиеся

жидкости с плотностями pi и р2 находятся в состоянии равновесия. Давление при переходе через поверхность раздела остается непрерывным. На поверхности раздела из соотношения (6.8) имеем dp = -Pig d2, dp = -р2§ d2

или Pig d2 = P2§ d2. Следовательно, = 0, и граница раздела представляет собой горизонтальную плоскость 2 =const.

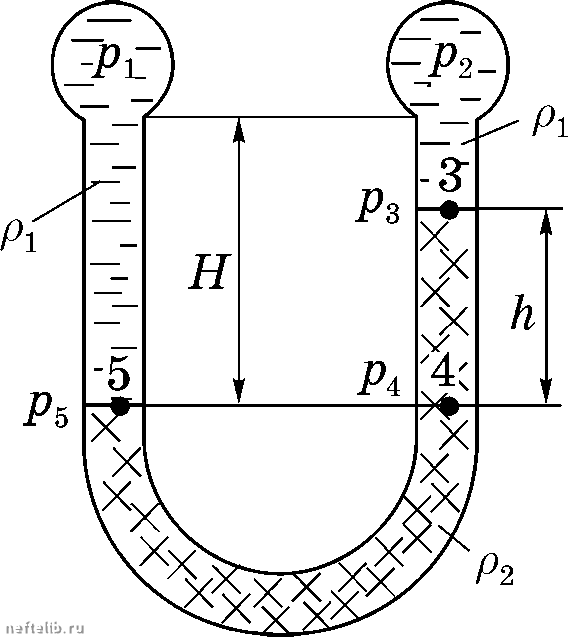

3. Двухжидкостный манометр (рис. 6.4). Для определения разности

давлений в системе, заполненной жидкостью плотности pi, используется манометр с рабочей жидкостью плотностью р2. В точках 4 и 5, лежащих

на горизонтальной плоскости в одной и той же жидкости, р = р. В соответствии с соотношением (6.13) р = Pi + p\gH, Р4 - Рз PiS Рз = Р2 + Pi§(H - h), откуда сразу следует, что р - р = §h(p2 - а)-

Рис. 6.3

Рис. 6.4
