МЕТОДЫ РЕШЕНИЯ ЗАДАЧ ТЕОРИИ УПРУГОГО РЕЖИМА

Тогда из равенства (24.10) можно определить давление в любой точке пласта в любой момент времени t

Р(г, t) Р(г, t)

2л:Ш

QjU - л/гг + Ш

г<г< л/гг + 4/rt ;

(24.15)

Депрессия в момент времени t:

iTtkh

г, + Ш

(24.16)

Сравнивая (24.16) с депрессией, определенной по точной формуле (23.52), можно убедиться, что относительная погрешность уменьшается

с течением времени и составляет, по вычислениям, 10,6%, если fo = Kt/r ~

= lo

100; 7,5%, если fo = 10 5,7%, если fo = Случай 2. Приток к скважине, на ко-

торой поддерживается постоянное давление const. В случае плоскорадиального потока жидкости к скважине.

пущенной в эксплуатацию с постоянным забойным давлением const, закон

движения границы возмущенной области выражается интегралом, представляемым 2-10 в виде медленно сходящегося ряда, поэтому решение здесь не приводится. Расчет движения границы возмущенной области в этом случае можно определить по графику (рис. 24.3).

Дебит скважины определяется по формуле Дюпюи (24.11) при р = const.

О 0,5 1 1,5 2 10 fo

Сравнение с результатами точных

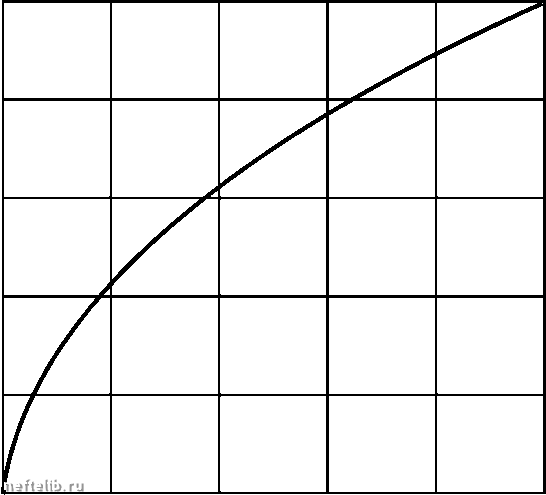

Рис. 24.3. Зависимость безразмерного радиуса возмущенной области R{t)/r от безразмерного времени fo при отборе жидкости с постоянным забойным давлени-

= const

расчетов, выполненных К.А.Царевичем и Рс" И.Ф.Курановым, показывает, что погрешность определения дебита по методу ПССС составляет около 5%.

Заметим, что как в случае линейной, так и радиальной фильтрации в точке перехода от возмущенной к невозмущенной области градиент дав-

ления терпит разрыв, что служит одной из причин расхождения между результатами расчетов по методу ПССС и по точному решению. Однако этот метод служит достаточно эффективным расчетным приемом, позволяющим найти решение в простом виде, чем и объясняется его применение в некоторых случаях не только для задач фильтрации однофазного флюида.

ГЛАВА XXIV

но и для задач о движении газированной жидкости и о перемещении гра-

ницы раздела жидкостей и газов.

Распределение давления в области фильтрации, получаемое по методу ПССС, является довольно грубым приближением; гораздо точнее этим методом дается связь между дебитом и депрессией, особенно в случае ради-

альнои фильтрации.

§2. Метод А.М.Пирвердяна

Этот метод аналогичен методу ПССС и уточняет его. В методе А.М.Пирвердяна, как и в методе ПССС, неустановившийся фильтрационный поток в каждый момент времени мысленно разбивается на две области - возмущенную и невозмущенную. Граница между этими областями также определяется из уравнения материального баланса. Но в отличие от метода ПССС распределение давления в возмущенной области по методу А.М.Пирвердяна задается в виде квадратичной параболы так, чтобы пьезометрическая кривая на границе областей касалась горизонтальной линии, представляющей давление в невозмущенной области. Распределение давления уже не будет стационарным, а градиент давления на границе областей становится равным нулю, что обеспечивает

плавное смыкание профиля давления в возмущенной и невозмущенной областях.

Рассмотрим прямолинейно-

параллельный неустановившийся фильтрационный поток упругой жидкости.

Случай 1. Приток к галерее.

на которой поддерживается постоянный дебит Q. Пусть в горизон-

/77777777777777777777777777777777777

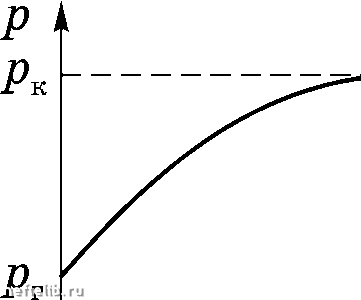

Рис. 24.4. Кривая распределения давле-

ния в прямолинейно-параллельном по токе по методу А.М.Пирвердяна

тальном пласте постоянной толщины h и ширины В пущена в эксплуатацию галерея с постоянным дебитом Q, До пуска галереи давление во всем пласте было одина-

ковым и равным р. К моменту времени t после пуска граница возмущенной области продвинется на длину /(), при этом кривая распределения давления в этой

области будет иметь вид параболы. График распределения давления в пласте ко времени t после пуска галереи представлен на рис. 24.4. Уравнение параболы, задающей распределение давления в возмущенной области, оп-

МЕТОДЫ РЕШЕНИЯ ЗАДАЧ ТЕОРИИ УПРУГОГО РЕЖИМА ределяется равенством

p{x,t)= р-{р-

, 0<x<l{t).

Дебит галереи определяется ио закону Дарси

II Ъх

Значение градиента давления иа галерее

(24.17)

(24.18)

найдем, продиффе-

ренцировав формулу (24.17) и подставив в полученное выражение х = 0. В результате будем иметь

Эр Эх

2(р. - Рг! lit)

(24. Г

Подставив равенство (24.19) в (24.18), найдем формулу для дебита гале-

р Щ)

(24.20)

Закон движеиия границы возмущенной области определяется из уравнения материального баланса (24.2) с учетом (24.3), при Ар = р„ - р. Значение средневзвешенного пластового давления в возмущенной области к моменту времени t определим теперь, используя распределеине (24.17),

V[i) J

р(х, t)dV =

l{$) J

P.-[P.-Pr,

dx= Pk-

Следовательно, изменение давления равно

Ар = А - Р = -

Используя формулу (24.20), преобразуем последнее равенство к виду

Ар =

6kBh

(24.21)

и далее, подставив (24.3) н (24.21) в уравненне материального баланса (24.2), получим

Qdt = J3*d

BhVit]

6kBh
